紫外相机

提供用于测试两组UV相机的系统:
  1. 1.太阳能盲UV相机在UV-B波段具有敏感性
  2. 2.多传感器宽带成像系统,从短波UV-B波段到SWIR敏感

日盲UV相机 是最优化适用于探测紫外波长低于280nm的成像设备,UV相机基于其对可见光及长波UV光波非常低的灵敏度导致对于太阳光是不敏感的。日盲UV相机应用于一系列重要的领域,如电晕探测,火灾探测,燃烧分析,等离子体研究,测试UV光源等。然而,高灵敏度的电晕探测是最为主要且重要的应用,尤其在电力工业中起着至关重要的作用。UV成像设备用于检测高压输电线绝缘的缺陷及分布等,UV相机通过采集绝缘缺陷处产生的电晕辐射来探知缺陷的位置。从设计角度来讲,日盲UV相机实际上是一套双光谱的成像系统基于耦合UV相机与典型的可见光相机,使得UV相机输出的图像为被分析的UV源生成的典型的可见光图像并匹配有UV的图像。

如以上所述,基于UV相机提供的图像信息可以协助人类采取一些重要的措施及决定。其次,UV相机的灵敏度会随着时间逐渐变差,再次,UV相机的生产商提供的UV相机灵敏度参数信息但却无法提供其测试的原理及方法。因此,对于灵敏度的描述是不清楚的,如定义为最小可探测量在目标层面,光学层面,滤波器层面或者UV探测器层面以及这些参数的测试方法等。同时,我们主要注意探测器层面的灵敏度测试数值要比目标层面的数值高出几千倍,但只有后者的参数是用户真正关心的。因此,对于非日盲UV相机的精确性能参数评估基于典型的参数规格表是不现实的,基于这种情况,测试系统用于日盲UV相机进行可靠的测试是非常有用的,以用于评估市场上的这些相机的真实参数以及在其使用寿命中的参数监控。




用于测试SBUV相机的系统有以下两款:


    1. UVIC测试系统;
    2. USOL测试系统



1UVIC测试系统图片
USOL
2USOL测试系统,用于测量SBUV相机的日光敏感性

   多传感器宽带成像系统工作于从短波UV-B波段到SWIR波段(约280nm到1700nm)的主要针对于空间应用的成像系统。这些成像系统通常由一组不同带宽的相机组合成一套独立的带宽成像系统,UVIR测试系统最优化适用于测试以上成像系统。
    UVIR测试系统可以看做为一套可变靶标的图像投影系统,其投射不同的图像到被测试相机的方向:UV相机,VIS相机,NIR相机,SWIR相机。 由被测试的相机生成投影图像并由人眼进行观察或者由软件评估由相机生成的图像质量,并测量得到被测试相机的重要特征参数。 UVIR测试系统中的基本版本(UVIR-A)的适用于测试被测系统的成像参数(分辨率,MRC,MTF)。 然而UVIR也可以提供更高级版本(UVIR-B),能够测试成像参数(分辨率,MRC,MTF)和辐射参数(灵敏度,噪声参数,响应函数)。

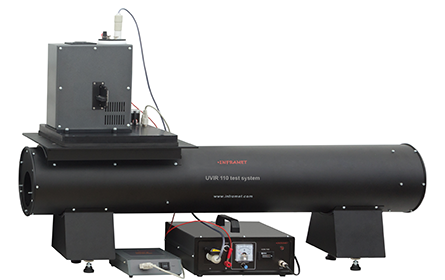

UVIR测试站照片
