黑体

黑体是一种工作波长在可见光到微波的范围内的近乎完美的作为热辐射发射器的装置。 国际市场上有许多黑体。 Inframet专注于研制最优化针对高要求的狭窄市场的高科技黑体。 Inframet提供的黑体可分为以下几组:

  • TCB系列黑体(差分面源黑体);
  • BLIQ黑体(低温面源黑体包括零下温度);
  • 用于红外热成像仪非均匀性校准的DAP双黑体;
  • MTB黑体(中文面源黑体);
  • MAB黑体(大面源黑体用于THz/微波范围)
  • HTB黑体(高温腔型黑体);
  • UHT黑体(超高温腔型黑体);
  • VSB黑体(真空环境下低温面源黑体)。

TCB黑体

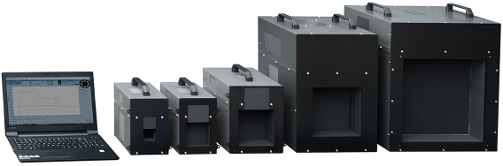

 TCB黑体为差分面源黑体(热电控制)的温度调节范围为0°C 到+100°C(可选-40°C到+150°C)。黑体的典型特征为1mk的完美温度分辨率,可到1mk的温度稳定性以及典型为0.97可选0.99的发射率。发射口径可以从50x50mm(TCB2D)到500x500mm(TCB20D)。TCB黑体用于高端或者超高端应用,如测试制冷型斯特林红外热像仪,计量标准或者科研项目。

  Inframet可选择提供采用了VANTABlack®-S高发射率涂层的TCB差分黑体,并研制了发射率超过0.99的黑体。 但是,Inframet不建议使用这种黑体,因为发射器表面柔软且不耐用。 实际上不可能在不损坏涂层的情况下清洁涂有VANTABlack®-S的黑体表面。 推荐使用典型涂层具备0.98发射率的黑体。

BMED
BMED医疗用标准黑体 BNUC-TCB+BAP-6D 双黑体
BMED黑体是用于精确模拟人体体温的特殊黑体,可作为发烧筛查热像仪的一部分使用。BMED黑体的参数水平远远超出IEC 80601-2-59标准中的要求,对比市场上有一部分医疗用黑体不满足该标准要求。

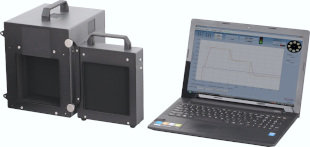

国际市场上有许多低成本的黑体,可用于两点的非均匀性补偿测试。由于反射率,热均匀性和时间稳定性的精度不够,以及不能在变温箱中使用,这些黑体不适合专业应用。 针对两点的非均匀性补偿测试,Inframet提供BNUC系列黑体
BLIQ黑体 MTB黑体

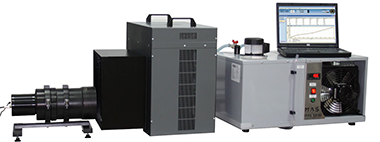

BLIQ黑体是TCB黑体的特殊版本,旨在将温度范围扩展至低至-40ºC。

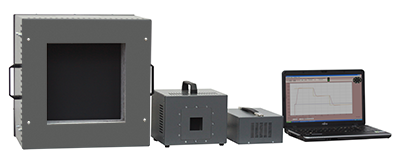

MTB系列黑体是超高精度的面源黑体最优化适用于模拟中温目标。辐射器的温度由薄的面源加热单元控制,黑体辐射器的绝对温度的调节范围为50℃到600℃,根据不同的类型辐射面尺寸范围为50X50mm到500X500mm。



MAB黑体

HTB黑体

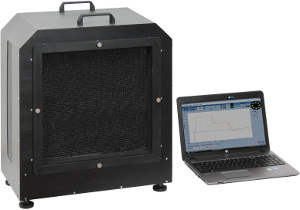

MAB黑体是国际第一台商业的具备高发射率,工作在THz及微波光谱范围的大面型带宽黑体,MAB由Inframet设计生产并进行了多年的实验与验证,MAB黑体的设计基于最优化工作在 THz范围的特殊的浇筑吸收涂层,以及大的热均匀辐射器与超高精度电子控制系统组成。
HTB黑体是高温腔体黑体,可以将腔温从100°C调节到1200°C。 根据型号,型腔直径可在20 mm至50 mm之间变化。

UHT黑体 VSB黑体

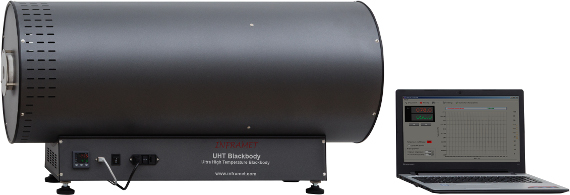

UHT黑体是高温腔体黑体,腔体温度范围高达1500°C。 由于腔体的特殊设计,UHT黑体可以从1μm到3000μm的极宽的光谱带范围内均保证高发射率。 这种超宽光谱带的设计使得UHT黑体作为红外波段和太赫兹波段的标准辐射源。 黑体的另外一个特征还在于具备38mm的发射腔体口径(典型的高温黑体的孔径很少大于15mm)。

用于执行空间任务的红外系统的测试通常采用位于制冷真空罐中的黑体作为模拟空间环境下的红外辐射源。Inframet设计生产了最优化适用于工作于真空低温环境的VSB黑体,VSB黑体是超高精度的面源黑体设计于在制冷真空罐内部环境温度(-173℃到-33℃)下用于模拟低/中温目标(-10℃到+200℃),VSB黑体适用于不同的温度范围工作于制冷及非制冷的真空罐。

Inframet提供的黑体比较

黑体代码 温度范围 发射区
TCB 典型值0°C至+ 100°C
-5°C至+ 180°C延长
从50x50mm
到500x500mm
BNUC 典型值0°C至+ 100°C
-40°C至+ 120°C延长
从50x50mm
至300x300mm
BLIQ 典型值为-40°C至+ 100°C
-40°C至+ 170°C延长
从100x100m
到500x500mm
MTB 典型值为30°C至+ 600°C
延长50°C至+ 800°C
从50x50mm
到500x500mm
HTB 典型值为50°C至+ 1050°C
延长50°C至+ 1200°C
直径25至50毫米
UHT 400°C至+ 1500°C 38毫米典型
高达50mm - 选项
VSB -10°C至+ 200°C(冷却真空室) 从50x50mm到150x150mm
MAB + 5°C至+ 70°C(典型范围)
-30°C至+ 140°C(扩展范围)
从150x150mm到1000x1000mm
